1.服务简介：
检测标准 | 使用仪器设备 | |||
名称 | 型号规格 | 测量范围 | ||
声学 阻抗管中吸声系数和声阻抗的测量 第2部分:传递函数法 Acoustics-Determination of Sound Absorption Coefficient and Impedance in Impedance Tubes-Part 2:Transfer Function Method GB/T 18696.2-2002 阻抗管测量声学材料的声阻抗和吸声系数的标准试验方法 Standard Test Method for Impedance and Absorption of Acoustical Materials Using a Tube, Two Microphones and a Digital Frequency Analysis System ASTM E1050-19 声学 阻抗管中声学特性的测定 第2部分:法向吸声系数和法向表面阻抗的双传声器技术 Acoustics — Determination of acoustic properties in impedance tubes — Part 2: Two-microphone technique for normal sound absorption coefficient and normal surface impedance ISO 10534-2:2023 | 声学阻抗管 | 方管50mm*50mm | 频率范围： | |

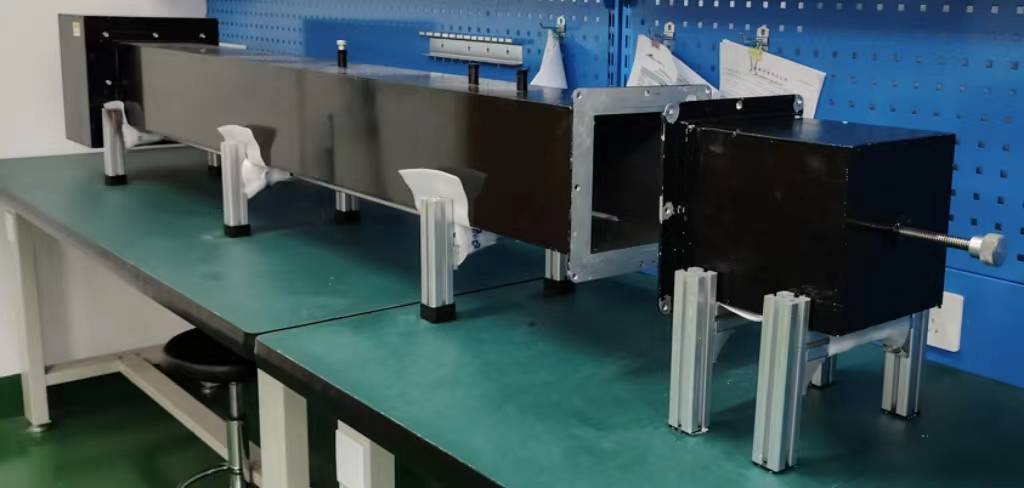

声学阻抗管 | 方管200mm*200mm | 频率范围： | ||

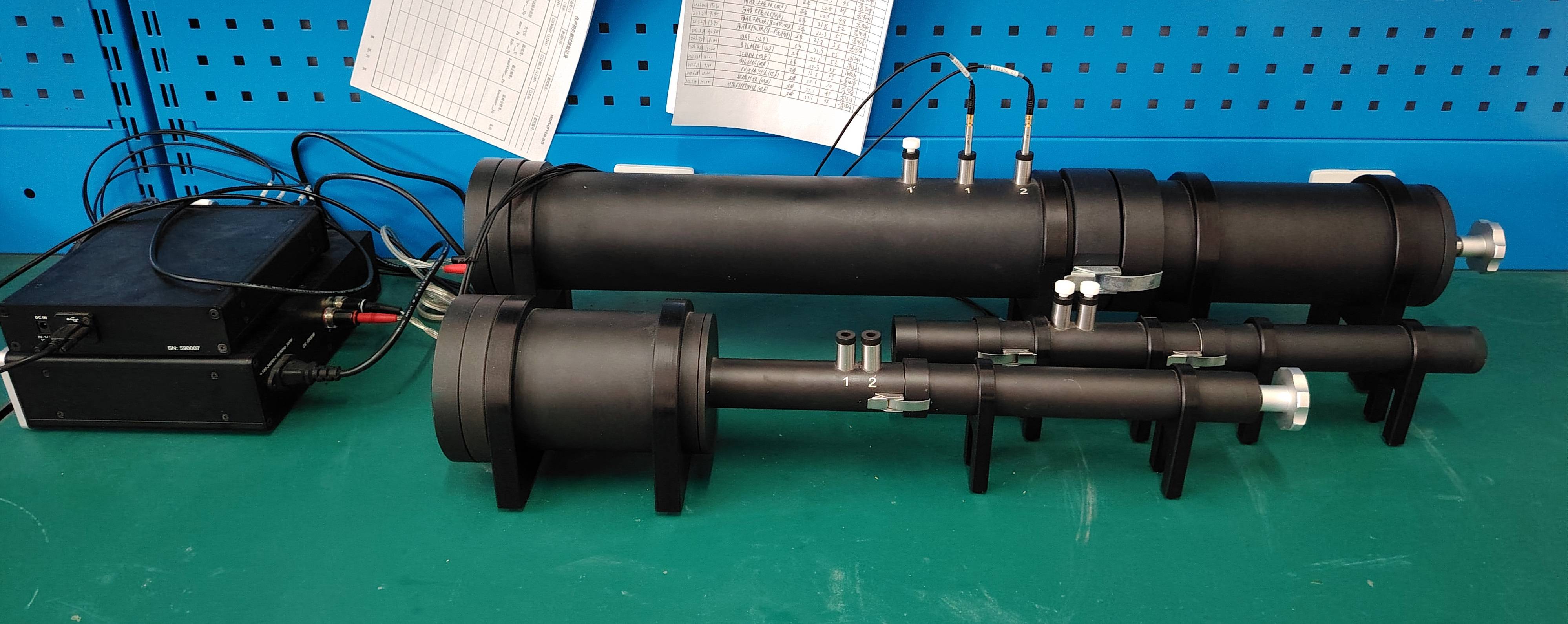

声学阻抗管 | 圆管∅100mm | 频率范围： | ||
声学阻抗管 | 圆管∅30mm | 频率范围： | ||

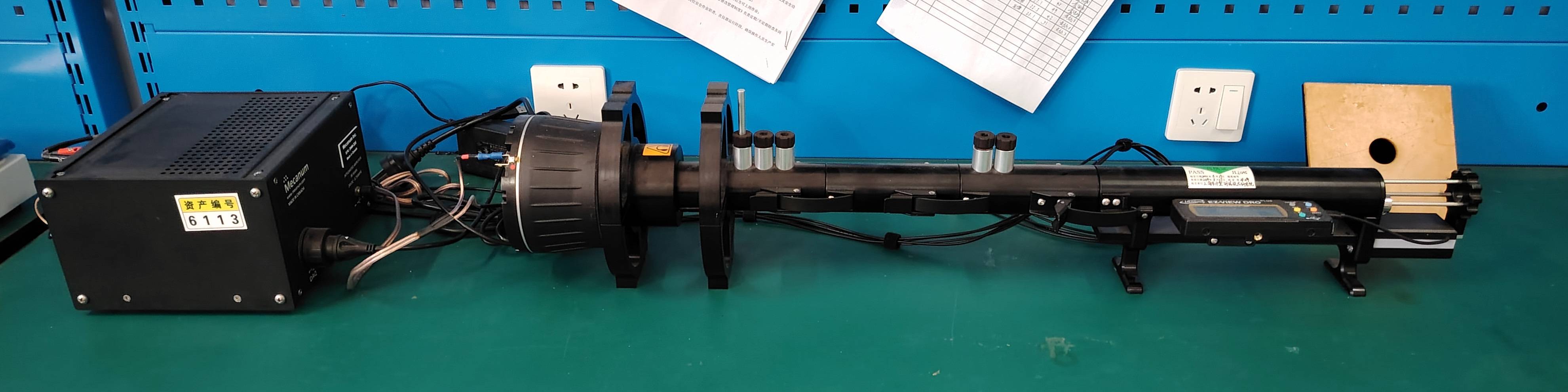

高声强阻抗管 | 圆管∅30mm | 声压级范围：100~155dB 频率范围： | ||
2.服务内容：
提供了一种采用传递函数法测定法向入射条件下吸声材料的吸声系数的服务。所用到的测试仪器设备均为一端接声源、另一端安装试件的阻抗管，根据测试材料试样的截面尺寸差异，使用不同截面形状的阻抗管进行测试，要求测试试样与阻抗管的横截面尺寸一致。管中的平面波由声源产生，干涉场的分析则用两只安装在管壁一定位置的传声器作为两点声压的测量来实现，然后完成传递函数、法向入射吸声系数和声阻抗率的计算。
所提供的传递函数法测量法向入射吸声系数与混响室法测量扩散入射吸声系数的声源入射形式有所不同；且传递函数法要求较小的测试试样，聚焦于材料级检测与评估。
3.适用范围：本服务可应用于航空航天、轨道交通、船舶、汽车、建筑等行业的吸声材料研发领域，不仅可以对传统吸声材料如多孔材料进行测试，也可以针对声学超构材料（一种可通过人工设计精密构型和复杂排列机制从而实现天然材料所不具备的超常物理性质的人造功能材料）进行测试。本服务的应用项目如剧场剧院、教育、办公等区域的声学超构材料板材的开发项目，汽车排气管、风机噪声的通风消声器组件的开发项目等。
4.服务流程：
a. 根据具体测试要求签订《检测任务委托合同》；
b．确定试样尺寸等各项要求，委托方提供试样；
c. 正式测试：
c1. 操作前检查：操作者在使用设备之前必须对设备作认真检查；
c2. 测试前准备：将集成式声源端、试件安置管依次支起放在实验台上；将两个传声器依次连接至数据采集卡的信号输入端，并将数据采集卡通过数据线将连接至电脑；打开声源；
c3. 预备测试：依次进行传声器灵敏度校准及传声器相位校准；
c4. 正式测试：取下试件安置管，将试样放入试件吸声安置管内进行测试；
c5. 数据后处理：输出相应试验的结果文件由试验操作人员保存，交由数据处理人员处理，并按要求填写“设备使用记录”；
d. 根据标准规定严格规范出具报告；
e. 委托方收到报告确认无误后付款，被委托方开具发票。
5.收费标准：遵循GB/T 18696.2-2002、ASTM E1050-19、ISO 10534-2:2023标准规定进行服务，使用型号规格为方管50mm*50mm或方管200mm*200mm的声学阻抗管或高声强阻抗管进行测试时，价格为2000元/组；使用型号规格为圆管∅100mm&圆管∅30mm的声学阻抗管进行测试时，价格为1500元/组。
6.服务团队：对接联系人：袁贤浦
联系方式：固定电话：65556775-410；手机：15106123201
