1.服务简介:为集成电路客户在研发阶段的新产品提供周期性、实效性、成本保障;
2.服务内容:芯片封装的各种封装形式;基板设计的架构应力、信号完整性(Signal Integrity)、电源完整性(Power Integrity)及散热等項目,以确保封装架构、电性、散热、机械性效能与良率各方面都能达到最佳化;

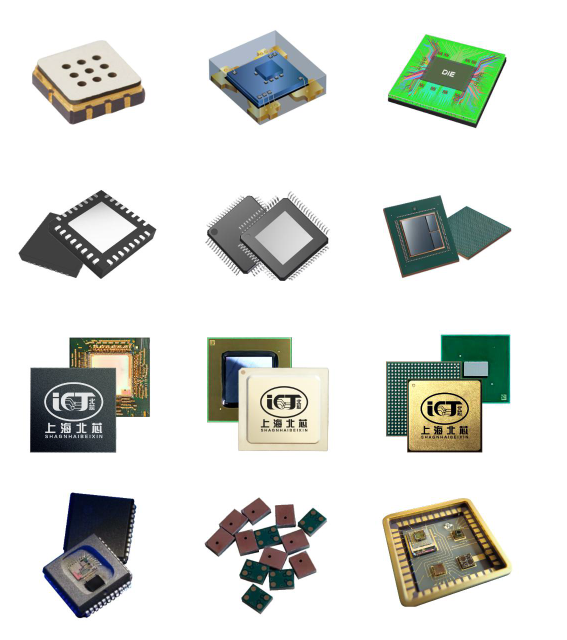

3.适用范围:提供BGA\FCBGA\SIP\CHIPLET封装的设计与生产,使客户产品微型化,降低噪音(noise)、功耗(power)与EMI,以及整合不同技术、不同制程的芯片;
4.服务流程:芯片netlist---评估基板层数---基板设计---仿真服务---测试;
5.收费标准:根据芯片尺寸大小、IO数量分布、基板层数,case by case;
6.服务团队:落实公司的ISO文控,使其顺利通过3体系认证,构建企业品质管理体系、从原材料采购、来料检查、制程设备维护保养、生产异常处理、FMEA问题分析、RMA问题追踪等要务落实内部流程改造升级。

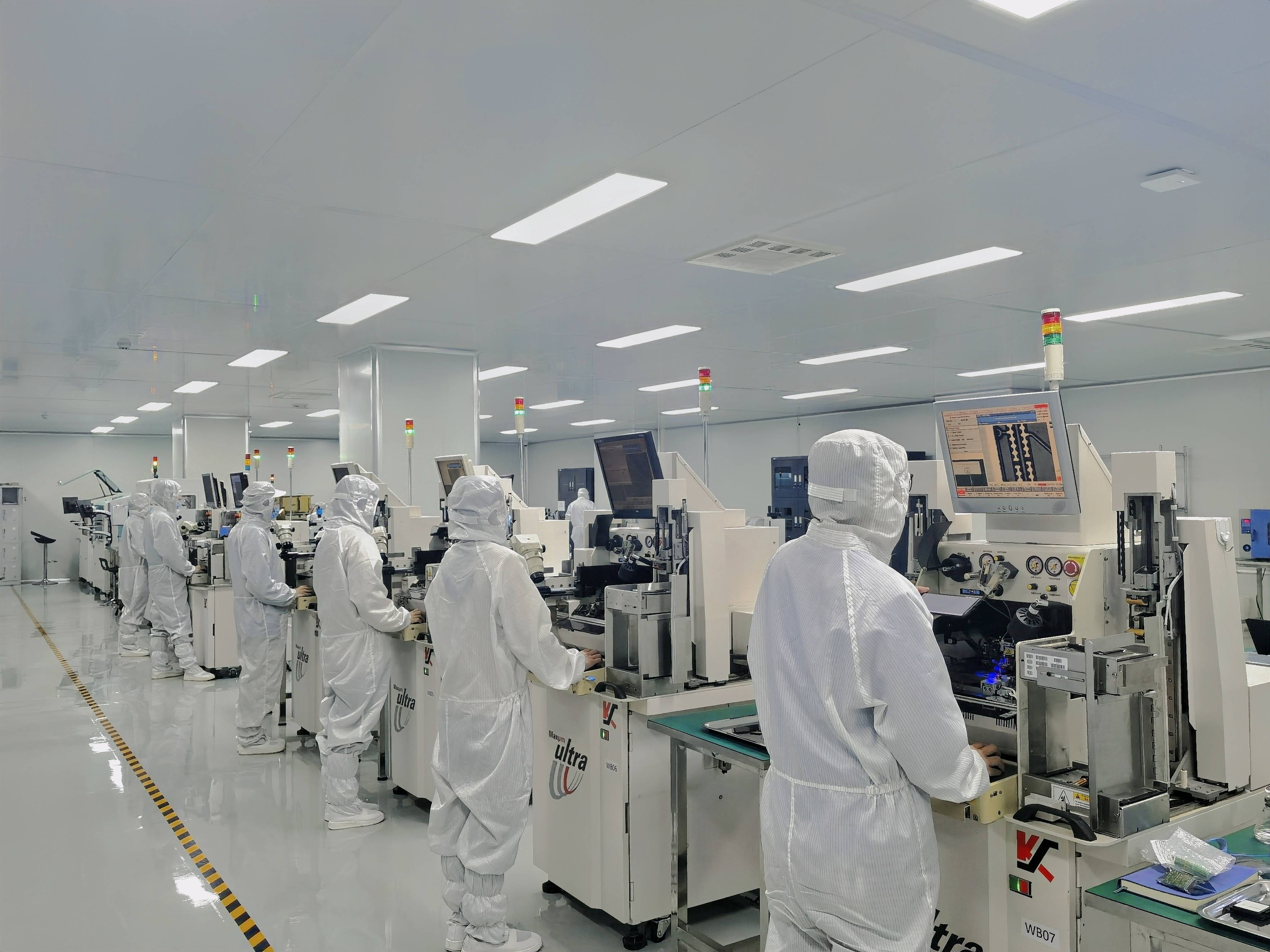

上海北芯成立于2020年,现坐落于上海松江启迪漕河泾科技园区, 拥有先进的半导体封装、测试、验证等设备及经验丰富的工作团队,为客户提供包括芯片设计服务、MPW流片服务、晶圆代工服务、IP咨询与开发服务、Layout版图外包服务和封装测试服务,提供专业的Wafer/MPW减薄、划片、快速封装(陶瓷&塑封两条产线)、可靠性RA测试、FIB、竞争力分析、测试、反向提图等技术分析测试服务,目前通过GB/T19001-2016/ISO9001:2015、 GB/T24001-2016/ISO14001:2015 、GB/T45001-2020/ISO45001:2018体系认证,拥有17项实用新型专利和5项软件著作权,入驻上海市公共研发服务平台,并被评定为上海市高新技术企业、上海市“专精特新”企业,是一家专业的集成电路科技服务型高科技企业。
